1280*1024 Màn hình cảm ứng khung mở

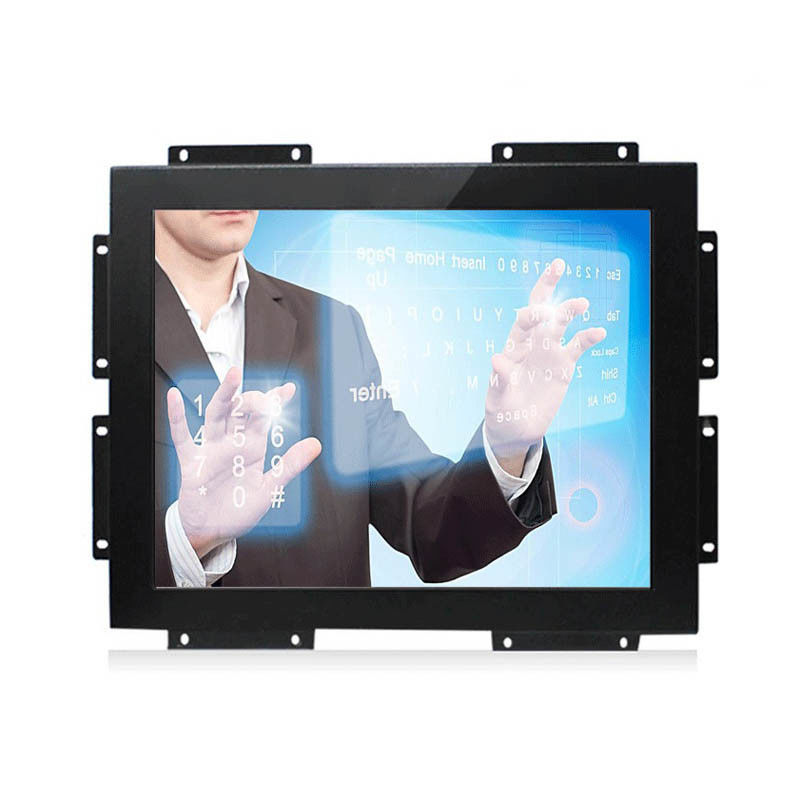

Khi màn hình cảm ứng cần trở thành một phần của ki-ốt, bảng điều khiển thiết bị hoặc thiết bị đầu cuối gắn tường, màn hình phải hoạt động trong hệ thống tổng thể thay vì chỉ đơn giản là đặt cạnh nó. HOP170-8 là một màn hình cảm ứng khung mở 17 inch được thiết kế cho loại tích hợp này, kết hợp màn hình TFT-LCD 1280 × 1024 với cấu trúc kim loại công nghiệp khung mở và các tùy chọn lắp đặt linh hoạt.

Màn hình hỗ trợ đầu vào VGA và DVI, với HDMI và RS232 có sẵn dưới dạng tùy chọn. Cấu hình cảm ứng của nó được chỉ định là điện trở với các tùy chọn 4 dây / 5 dây, trong khi cảm ứng điện dung cũng được liệt kê như một cấu hình bổ sung. Với độ sáng tiêu chuẩn 350 cd/m², độ sáng tùy chọn 1000 cd/m², tuổi thọ cảm ứng đã nêu là 50 triệu lần chạm và khả năng gắn VESA 75/100, HOP170-8 cung cấp cho các nhà sản xuất thiết bị và tích hợp hệ thống một nền tảng thực tế cho các dự án hiển thị tùy chỉnh.

• Thiết kế khung mở để tích hợp thiết bị liền mạch
• Cấu trúc kim loại công nghiệp cho các cài đặt nhúng bền bỉ
• Công nghệ cảm ứng linh hoạt cho các yêu cầu dự án khác nhau
• Cảm ứng điện trở đáng tin cậy cho tương tác người vận hành thường xuyên
• Kết nối linh hoạt cho các hệ thống máy chủ đa dạng
• Tùy chọn độ sáng cao cho môi trường lắp đặt đầy thách thức
• Nhiều tùy chọn gắn kết cho cấu trúc thiết bị tùy chỉnh
• Điều khiển OSD để điều chỉnh cài đặt thuận tiện
• Được thiết kế cho ki-ốt, hệ thống nhúng và thiết bị đầu cuối gắn tường

Màn hình 17 inch cung cấp một điểm trung gian hữu ích cho các thiết bị cần diện tích xem lớn hơn màn hình nhúng nhỏ gọn mà không cần chuyển sang định dạng hiển thị lớn hơn nhiều. Độ phân giải 1280 × 1024 của nó cung cấp định dạng làm việc 5:4 phù hợp với bố cục giao diện nơi không gian màn hình dọc rất quan trọng. Tấm nền có diện tích hoạt động 339,8 × 272,5 mm, tỷ lệ tương phản 1000:1, 16,2 triệu màu và thời gian phản hồi 5 ms. Với độ sáng tiêu chuẩn 350 cd/m², màn hình cung cấp một nền tảng hình ảnh xác định cho các giao diện nhúng, trong khi cấu hình tùy chọn 1000 cd/m² cung cấp cho các nhóm dự án một lựa chọn khác khi cần độ sáng cao hơn.

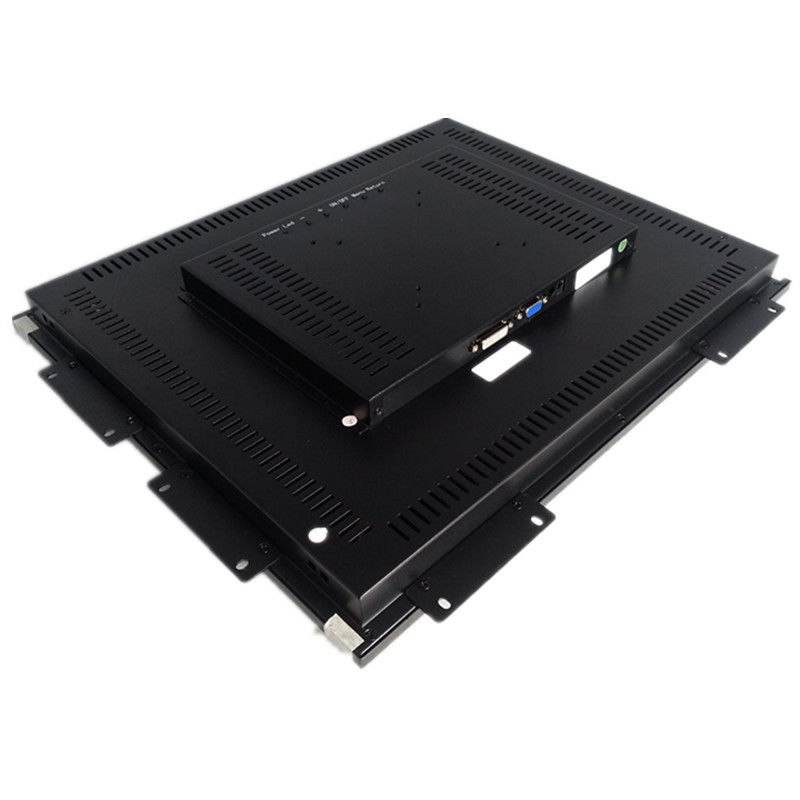

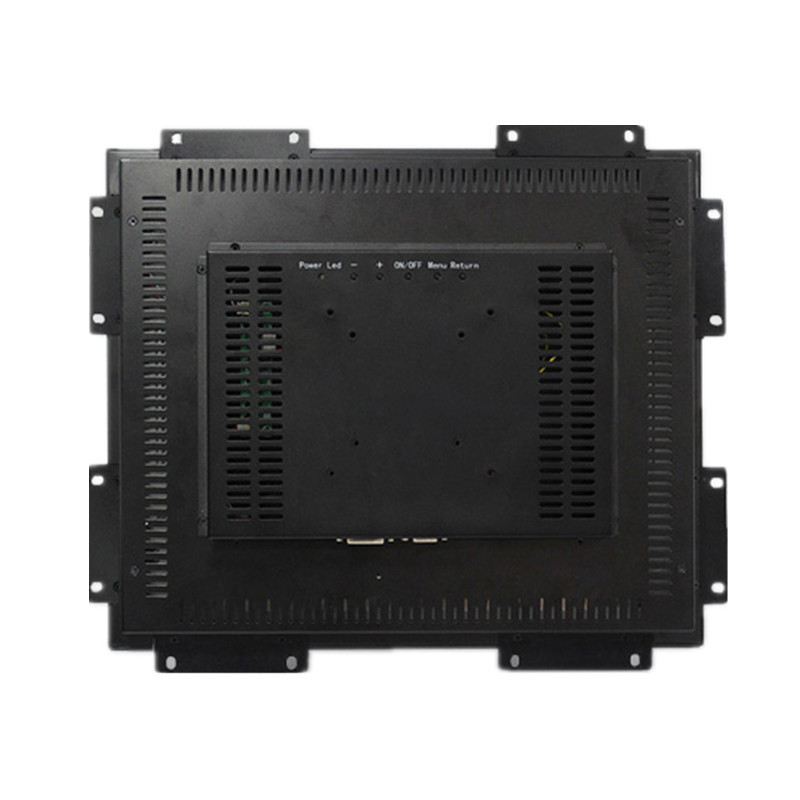

Thiết kế khung mở cho phép màn hình được tích hợp vào vỏ máy của khách hàng thay vì dựa vào vỏ màn hình máy tính để bàn hoàn chỉnh. Kết hợp với khung kim loại công nghiệp, điều này làm cho màn hình phù hợp với các thiết kế thiết bị nơi màn hình cần trở thành một phần của cấu trúc vật lý. Giao diện gắn kết VESA 75 mm và 100 mm hỗ trợ lắp đặt tiêu chuẩn, trong khi giá đỡ ngang và dọc cung cấp thêm sự linh hoạt. Đối với các nhà sản xuất ki-ốt và nhà phát triển thiết bị, phương pháp này cho phép xem xét đồng thời kích thước màn hình và phương pháp gắn kết với vỏ máy ngay từ đầu, giảm nhu cầu thiết kế lại cấu trúc xung quanh một màn hình thương mại cố định.

HOP170-8 được chỉ định với màn hình cảm ứng điện trở và cấu hình cảm ứng 4 dây / 5 dây. Nguồn thông tin cũng liệt kê cảm ứng điện dung như một tùy chọn cảm ứng bổ sung, vì vậy cấu hình cuối cùng nên được xác nhận theo yêu cầu của dự án. Tấm cảm ứng cung cấp khả năng truyền ánh sáng 92%, thời gian phản hồi đã nêu là 2 ms và tuổi thọ cảm ứng lên đến 50 triệu lần chạm. USB được chỉ định là giao diện hệ thống cảm ứng, với mức tiêu thụ điện năng cảm ứng +5V @ 80mA. Điều này cung cấp cho các nhà tích hợp một nền tảng đầu vào cảm ứng xác định có thể được đánh giá cùng với hệ thống máy chủ, giao diện người dùng và cấu trúc cơ khí trước khi sản xuất.

Các hệ thống nhúng khác nhau có thể sử dụng các giao diện máy chủ khác nhau, đặc biệt là khi các dự án cần tích hợp với thiết bị hiện có. HOP170-8 hỗ trợ đầu vào video VGA và DVI, trong khi HDMI có sẵn dưới dạng tùy chọn. RS232 cũng có sẵn dưới dạng giao diện tùy chọn và USB cung cấp kết nối cảm ứng. Điều này cho phép màn hình vẫn là một thành phần hình ảnh và cảm ứng chuyên dụng trong khi máy tính công nghiệp, bộ điều khiển hoặc thiết bị máy chủ khác của khách hàng xử lý ứng dụng. Do đó, trong quá trình thiết kế hệ thống, đầu ra video máy chủ có sẵn và phương thức giao tiếp cảm ứng cần thiết có thể được khớp với cấu hình màn hình phù hợp thay vì buộc toàn bộ hệ thống phải áp dụng một tiêu chuẩn giao diện duy nhất.

Độ sáng tiêu chuẩn được chỉ định ở mức 350 cd/m², với cấu hình tùy chọn đạt 1000 cd/m². Điều này cung cấp sự linh hoạt bổ sung cho các dự án mà màn hình có thể cần độ sáng mạnh hơn cấu hình tiêu chuẩn có thể cung cấp. Tấm nền cũng cung cấp tỷ lệ tương phản 1000:1, 16,2 triệu màu và góc nhìn đã nêu là 60° / 70° dưới điều kiện tương phản đã chỉ định. Thay vì coi độ sáng là một thông số cố định, các nhóm dự án có thể chọn cấu hình phù hợp theo môi trường lắp đặt thực tế. Thông tin sản phẩm có sẵn không xác định xếp hạng IP hoặc thông số kỹ thuật môi trường hoạt động đầy đủ, vì vậy các yêu cầu về môi trường nên được xác nhận riêng cho ứng dụng cuối cùng.

HOP170-8 được xác định cho việc lắp đặt ki-ốt, nhúng và gắn tường, làm cho nó trở thành một lựa chọn thực tế khi màn hình cần được tích hợp vật lý vào một cấu trúc lớn hơn. Trong ki-ốt, màn hình có thể trở thành một phần của giao diện phía trước; trong thiết bị nhúng, nó có thể được lắp đặt trực tiếp vào vỏ máy của khách hàng; và trong các hệ thống gắn tường, các giao diện VESA và giá đỡ có sẵn cung cấp các tùy chọn để định vị màn hình. Không có ứng dụng công nghiệp cụ thể nào được nêu trong thông tin sản phẩm, vì vậy sản phẩm nên được đánh giá theo thiết kế hệ thống thực tế thay vì được gán cho một ngành dọc cụ thể mà không có bằng chứng dự án.

Sau khi màn hình nhúng được lắp đặt, cài đặt hiển thị có thể cần được điều chỉnh theo tín hiệu máy chủ, vị trí lắp đặt và điều kiện xem. HOP170-8 bao gồm các điều khiển OSD cho độ sáng và độ tương phản, cũng như tự động điều chỉnh, pha, đồng hồ, định vị ngang và dọc, lựa chọn ngôn ngữ, cài đặt chức năng và đặt lại. Các điều khiển này cung cấp cho nhân viên lắp đặt và bảo trì một cách trực tiếp để tinh chỉnh màn hình mà không cần sửa đổi phần mềm ứng dụng của khách hàng. Đối với thiết bị được triển khai trên nhiều địa điểm, việc điều chỉnh cục bộ cũng có thể làm cho việc vận hành trở nên thực tế hơn khi môi trường lắp đặt cuối cùng khác với thiết lập phát triển hoặc thử nghiệm ban đầu.
